¶ Configurer le HSRP
Le protocole HSRP (Hot Standby Router Protocol) version 2 a pour but de fournir une passerelle virtuelle redondante entre deux routeurs. On l'utilise pour assurer une haute disponibilité de la passerelle par défaut pour les hôtes du réseau local. Cela garantit une continuité de service même si le routeur principal tombe en panne.

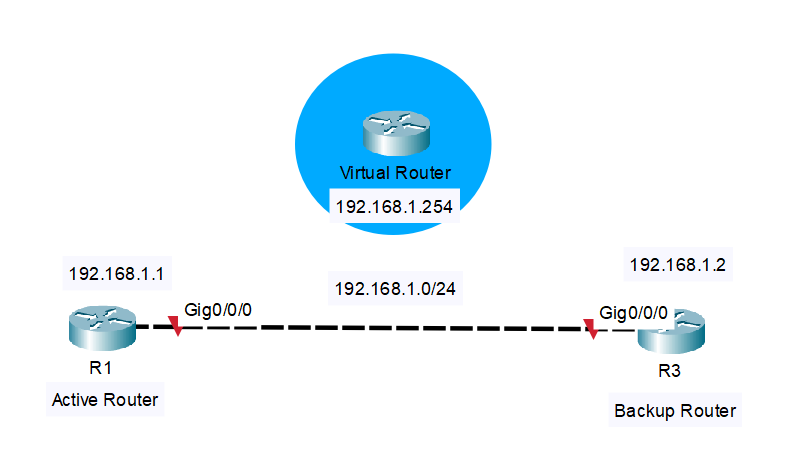

Prenons exemple R1 et R3 connectés l'un à l'autre sur le réseau 192.168.1.0/24, avec l'adresse 192.168.1.1 pour R1 et 192.168.1.2 pour R3.
R1(config)# interface g0/0
R1(config-if)# standby version 2
R1(config-if)# standby 1 ip 192.168.1.254
R1(config-if)# standby 1 priority 150
R1(config-if)# standby 1 preempt
standby 1 priority 150donne une priorité plus élevée à R1, le désignant comme routeur actif.
standby 1 preemptpermet à R1 de reprendre automatiquement le rôle actif s’il redevient opérationnel après avoir été indisponible.
R3(config)# interface g0/0
R3(config-if)# standby version 2
R3(config-if)# standby 1 ip 192.168.1.254
R3, avec la priorité par défaut (100), devient le routeur de secours.
L'adresse IP 192.168.1.254 est l'adresse de la passerelle virtuelle HSRP, c'est cette adresse qui sera configurée sur les hôtes comme étant l'adresse de leur passrelle par défaut. Même si physiquement il n'y a pas d'interface ayant cette adresse, elle est virtuelle est assure la redondance.
