¶ Routage statique

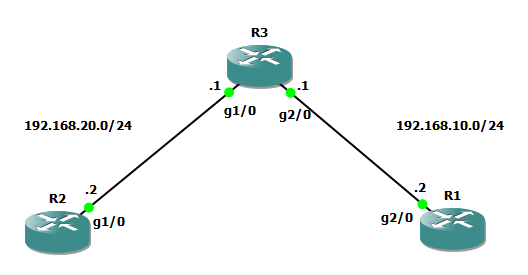

Dans cette topologie, R1 ne connait aucune route pour transmettre les paquets vers le réseau 192.168.20.0/24, et R2 ne connait aucune route pour transmettre les paquets vers le réseau 192.168.10.0/24
Les routeurs ne connaissent et ne peuvent voir que les réseaux auxquels ils sont directement connectés.
R3 est connecté aux deux réseaux LAN et par conséquent il les connait. Pour que les deux réseaux R1 et R2 communiquent il est nécessaire de configurer une route statique à l'aide de la commande iproute sur chacun des routeurs qui mène vers le réseau de l'autre.
¶ Route statique standard
Informe le routeur comment aller d'un réseau A ç un réseau B. Ceci peut être fait de trois façons différentes.
¶ Route statique du trançon suivant (next hop)
On renseigne uniquement l'adresse IP de l'interface du prochain routeur qui est directement connecté à l'interface de sortie du routeur sur lequel on ajoute une route. Dans cet exemple c'est R3.
R1> enable
R1# configure terminal
R1(config)# ip route 192.168.20.0 255.255.255.0 192.168.10.1
R2> enable
R2# configure terminal
R2(config)# ip route 192.168.10.0 255.255.255.0 192.168.20.1
¶ Route statique directement connectée
On renseigne uniquement le nom de l'interface de sortie des routeurs sur lesquels on ajoute une route. Dans cet exemple c'est R1 et R2.
R1> enable
R1# configure terminal
R1(config)# ip route 192.168.20.0 255.255.255.0 g2/0
R2> enable
R2# configure terminal
R2(config)# ip route 192.168.10.0 255.255.255.0 g1/0
Il est généralement recommandé d'utiliser une route statique du trançon suivant
¶ Route statique entièrement spécifiée
On renseigne le nom de l'interface de sortie des routeurs sur lesquels on ajoute une route et l'adresse IP de l'interface du prochain routeur.
R1> enable
R1# configure terminal
R1(config)# ip route 192.168.20.0 255.255.255.0 g2/0 192.168.10.1
R2> enable
R2# configure terminal
R2(config)# ip route 192.168.10.0 255.255.255.0 g1/0 192.168.20.1
¶ Route statique par défaut
Cette route est celle du dernier recours, elle est utilisée lorsque le routeur doit transmettre un paquet pour lequel il n'a aucune route statique définit, généralement il s'agit du routeur EDGE qui est connecté au réseau public. Elle est créée comme suite :
R2> enable
R2# configure terminal
R2(config)# ip route 0.0.0.0 0.0.0.0 172.16.20.10
Dans cet exemple, on imagine un routeur EDGE connecté à internet et connecté également à notre réseau local ou d'entreprise via l'interface dont l'adresse IP est 172.16.20.10
¶ Route statique flottante
En cours de rédaction...
¶ Route statique récapitulative
En cours de rédaction...
